Shenzhen Santong Weiye Technology Co., Ltd., pioneira em equipamentos de automação e fabricação de bobinas, orgulhosamente apresenta a bobinadeira vertical de bobina plana com furo circular de grande diâmetro 3T-802. Fundada em 2014 no centro de inovação de Shenzhen e agora situada em Tangxia, Dongguan, nossa empresa possui uma equipe de especialistas técnicos com mais de 15 anos de experiência em equipamentos de bobinagem e laser.

Nosso principal produto, a bobinadeira vertical de bobina plana com furo redondo de grande diâmetro 3T-802, se destaca como uma ferramenta altamente prática e eficiente para a fabricação de indutores planos, transformadores e bobinas inversoras. Destaca-se no enrolamento de bobinas de grande diâmetro e redondas, oferecendo versatilidade na produção.

Características principais da máquina de enrolamento vertical de bobina plana com furo circular de grande diâmetro:

A bobinadeira vertical 3T-802 é conhecida por sua facilidade de uso, conveniência e depuração rápida. As alterações do produto requerem apenas uma troca de molde.

Controlada por um computador e acionada por um servo, a máquina produz diversos produtos de bobina plana com espessura variando de 0,2 mm a 6,0 mm e largura de 0,5 mm a 10,0 mm.

O fuso, usinado com precisão usando tecnologia de torno CNC de alta precisão, garante estabilidade com precisão de 0,005 mm.

A máquina possui controle de movimento multiposições para enrolamento automático e formação de bobinas planas.

A interface de operação amigável do Windows e o display LCD de 10 polegadas tornam a operação simples, intuitiva e fácil de aprender.

Salve e recupere facilmente parâmetros para cada especificação de produto, agilizando o processo de produção.

O sistema de energia emprega um servo motor de alta precisão, aumentando a precisão e a estabilidade do sistema mecânico.

O design da bobinadeira vertical prioriza a conveniência do operador, garantindo facilidade de operação e depuração.

Cinco razões para nos escolher

1. rica experiência: temos um grupo de 20 anos de experiência em bobinas, bobinadeiras e equipamentos de automação na equipe técnica, acumulamos uma vasta experiência no setor e conhecimento técnico. Nossa equipe profissional está sempre comprometida em fornecer aos clientes produtos e serviços da mais alta qualidade para garantir que os clientes obtenham o máximo valor no processo de produção.

2. Resposta rápida: Oferecemos um serviço completo para atender às necessidades individuais dos clientes em um curto espaço de tempo. Nossa equipe de vendas e suporte técnico está de plantão 24 horas por dia para solucionar todos os tipos de problemas dos clientes e garantir o bom funcionamento da linha de produção.

3. produtos de alta qualidade: nossa produção de bobinadeiras com alta qualidade, alto desempenho, alta estabilidade e outras características, pela Huawei, DJI, BYD e outras empresas conhecidas. Nossos equipamentos podem não apenas atender às necessidades de produção do cliente, mas também trazer aos clientes maior eficiência de produção e qualidade do produto.

4. a profundidade dos serviços de personalização: oferecemos uma gama completa de serviços de personalização, de acordo com as reais necessidades dos clientes, sob medida para os clientes as soluções de bobinadeiras mais adequadas. Nossos engenheiros trabalharão em estreita colaboração com os clientes para garantir que o desempenho e a funcionalidade do equipamento atendam plenamente às expectativas do cliente.

5. serviço pós-venda perfeito: atribuímos grande importância à experiência de serviço pós-venda do cliente. Fornecemos suporte pós-venda abrangente, incluindo instalação de equipamentos, comissionamento, treinamento, manutenção e outros serviços. Nossa equipe profissional e técnica resolverá os problemas dos clientes na primeira vez para garantir o normal funcionamento e uso do equipamento.

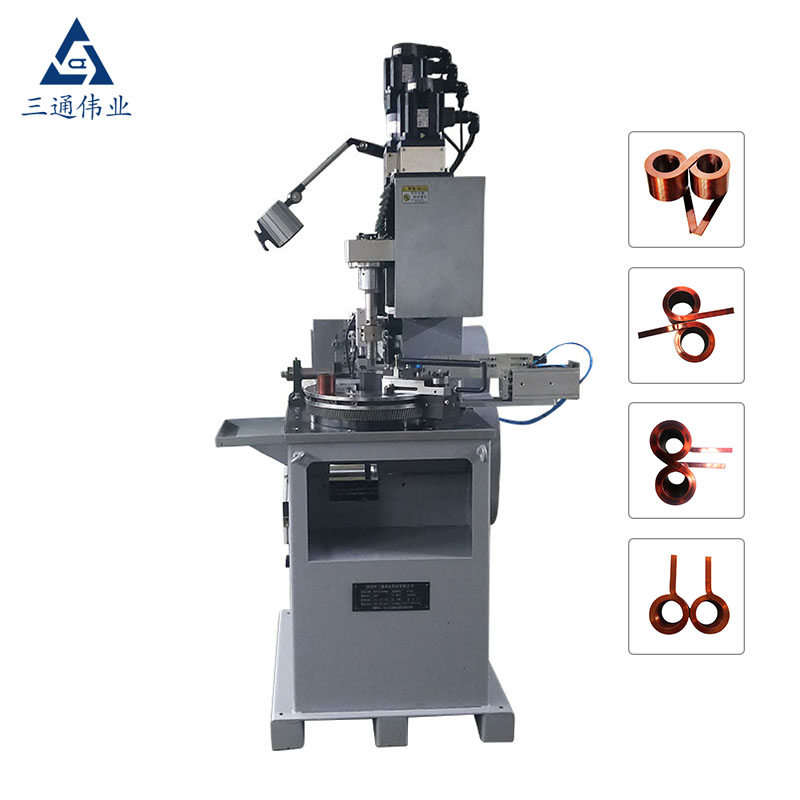

Detalhes verticais da máquina de enrolamento de bobina plana com furo circular de grande diâmetro

foi fundada em 2014 em Shenzhen, província de Guangdong, China, que goza do título de "Capital da Inovação", e a fábrica de produção foi transferida para Tangxia, Dongguan, de Shenzhen em 2019, a empresa tem uma série de backbone técnico com mais de 15 anos de experiência no trabalho de equipamentos de enrolamento e equipamentos a laser, Shenzhen Santong Weiye Technology Co. equipamentos de máquinas e bobinas planas, nossos produtos de bobinas planas, bobinadeiras verticais e equipamentos de automação têm boa qualidade e preço vantajoso, cobrindo parte dos mercados europeu e norte-americano. Esperamos ser seu parceiro de longo prazo na China.

1. A máquina enroladora vertical de bobina plana com furo redondo de grande diâmetro 3T-802 é um equipamento muito prático e eficaz para fazer indutores planos, transformadores e bobinas inversoras. Pode enrolar bobinas planas de grande diâmetro e diâmetro redondo.

2. A máquina de enrolamento vertical de bobina plana com furo redondo de grande diâmetro 3T-802 é fácil, conveniente e rápida de depurar e só precisa trocar o molde ao trocar os produtos;

3. A máquina de enrolamento vertical de bobina plana com furo redondo 3T-802 é controlada por computador e acionada por servo. Ela pode produzir vários produtos de bobina plana com espessura de 0,2 mm a 6,0 mm e largura de 0,5 mm a 10,0 mm (a área da seção da largura do fio original * espessura da máquina bobinadora de fio plano é de 30 mm ² dentro)

4. O fuso é processado por torno CNC de alta precisão, com precisão de 0,005 mm, e a linha de produção fina é mais estável;

5. Controle de movimento multiposições para enrolamento automático e formação de bobinas planas na máquina.

6. A interface de operação do Windows e o display LCD de 10 polegadas são adotados, com imagem clara e intuitiva, operação simples e fácil aprendizado;

7. Ele pode salvar os parâmetros de cada produto de especificação e é fácil e conveniente de ligar.

8. O sistema de energia é um servo motor de alta precisão, que é combinado com o sistema de controle CNC para fazer o sistema mecânico operar com mais precisão e estabilidade;

9. A bobinadeira vertical para bobinas planas com furos redondos é controlada a partir da fonte do projeto, o que é conveniente para operadores e depuradores trabalharem.

Parâmetro vertical da máquina de enrolamento da bobina lisa do furo circular do grande diâmetro

número de série	evento esportivo	Parâmetros técnicos
1	Diâmetro do fio	Espessura (0,2 ~ 6,0) * largura (0,5 ~ 10,0), área seccional de linha plana de 30 mm pode ser produzida ² Dentro, relação largura/espessura <15 vezes
2	Direção do enrolamento	Sentido horário x anti-horário
3	Curso máximo de trabalho da fileira de fios	80mm
4	Potência do motor de enrolamento da bobina	Servo AC 2000W
5	Faixa de configuração do carretel de enrolamento	0,1°--359,9°
6	Potência do motor da árvore de cames	Servo AC 3000W
7	Faixa de configuração do carretel de enrolamento	0,1°--359,9°
8	Potência do motor do carretel	Servo AC 2000W
9	Faixa de configuração do carretel	0,1°--359,9°
10	Número de bobinas	1-100 voltas
11	Velocidade de enrolamento (saída por hora)	350 --- 1200PCS/H variará de acordo com as especificações do fio e voltas
12	Potência operacional	CA 380V
13	Especificação da máquina (L*W*H)	2200*1300*1900mm
14	Peso da máquina	800kg
15	poder total	7KW (pode ser personalizado de acordo com diferentes requisitos)
